BGA芯片基板豆奶视频免费观看在线
文章导读：BGA（Ball Grid Array，球栅阵列）芯片基板的豆奶视频免费观看在线是一种重要的工艺，用于改善基板表面性能，以提高芯片封装的质量和可靠性。
BGA（Ball Grid Array，球栅阵列）芯片基板的豆奶视频免费观看在线是一种重要的工艺，用于改善基板表面性能，以提高芯片封装的质量和可靠性。以下是关于 BGA 芯片基板豆奶视频免费观看在线的详细介绍：
处理目的
提高表面清洁度：去除基板表面在制造过程中残留的有机物、油污、灰尘以及脱模剂等杂质，这些杂质会影响后续封装材料与基板的结合力，通过等离子处理可确保表面达到极高的清洁度。
增加表面粗糙度：通过等离子体的轰击作用，使基板表面形成微观的粗糙结构，增大表面面积，从而提高封装材料与基板之间的机械咬合程度，增强结合力。
改善表面化学性质：在基板表面引入羟基、氨基等活性官能团，提高表面能，使表面由疏水性变为亲水性或具有更好的极性，有利于封装材料在基板表面的均匀铺展和良好附着。
处理过程
预处理：将 BGA 芯片基板进行初步清洁，去除较大的颗粒和明显的污染物，然后放入等离子处理设备的真空腔室内。
抽真空：启动真空泵，将腔室内的空气抽出，形成真空环境，一般真空度需达到一定水平，以确保等离子体产生的稳定性和处理效果的一致性。
通入气体：向腔室内通入适量的等离子体工作气体，如氧气、氩气、氮气等。不同的气体具有不同的作用，例如氧气主要用于去除有机物杂质，氩气常用于表面溅射清洗和粗糙化，氮气可用于引入含氮的活性官能团。
产生等离子体：通过射频、微波或直流等电源激发方式，使工作气体电离产生等离子体。等离子体中包含大量的电子、离子、自由基等活性粒子，这些粒子与基板表面发生物理和化学作用。
表面处理：在等离子体的作用下，基板表面的杂质被分解、溅射去除，同时表面的分子结构发生改变，形成粗糙表面并引入活性官能团。处理时间和功率等参数根据基板的材料、表面状况以及具体的处理要求进行优化调整。
后处理：处理完成后，关闭电源，停止通入气体，将腔室内的气体排出，然后取出基板。此时的基板表面已具备良好的清洁度、粗糙度和化学活性，可直接进入后续的封装工艺。
处理效果评估
表面清洁度检测：使用光学显微镜、扫描电子显微镜（SEM）等观察基板表面，检查是否还有残留的杂质颗粒。也可以采用接触角测量仪测量表面接触角，若接触角明显减小，表明表面清洁度提高，亲水性增强。
粗糙度测量：利用原子力显微镜（AFM）或轮廓仪等仪器测量基板表面的粗糙度参数，如平均粗糙度（Ra）、最大高度（Rz）等，评估等离子处理对表面粗糙度的改善程度。
结合力测试：通过进行拉力测试、剪切测试等实验，评估封装材料与经过等离子处理的基板之间的结合强度，确保处理后的基板能够满足芯片封装的可靠性要求。
注意事项
工艺参数优化：不同类型的 BGA 芯片基板材料和封装要求需要不同的等离子处理工艺参数。因此，在实际应用中，需要通过实验和测试来优化处理气体种类、流量、处理时间、功率等参数，以达到最佳的处理效果。
均匀性控制：确保等离子体在基板表面均匀分布，以实现一致的处理效果。这需要合理设计等离子处理设备的电极结构、气体分布系统等，同时对腔室内的电场、气流等进行精确控制。
避免过度处理：虽然等离子处理可以改善基板表面性能，但过度处理可能会导致基板表面损伤、材料性能下降等问题。例如，过度的等离子体轰击可能会使基板表面的铜箔线路受到腐蚀，影响电气性能。因此，要严格控制处理时间和功率，避免对基板造成不良影响。
提高表面清洁度：去除基板表面在制造过程中残留的有机物、油污、灰尘以及脱模剂等杂质，这些杂质会影响后续封装材料与基板的结合力，通过等离子处理可确保表面达到极高的清洁度。
增加表面粗糙度：通过等离子体的轰击作用，使基板表面形成微观的粗糙结构，增大表面面积，从而提高封装材料与基板之间的机械咬合程度，增强结合力。
改善表面化学性质：在基板表面引入羟基、氨基等活性官能团，提高表面能，使表面由疏水性变为亲水性或具有更好的极性，有利于封装材料在基板表面的均匀铺展和良好附着。
处理过程
预处理：将 BGA 芯片基板进行初步清洁，去除较大的颗粒和明显的污染物，然后放入等离子处理设备的真空腔室内。
抽真空：启动真空泵，将腔室内的空气抽出，形成真空环境，一般真空度需达到一定水平，以确保等离子体产生的稳定性和处理效果的一致性。
通入气体：向腔室内通入适量的等离子体工作气体，如氧气、氩气、氮气等。不同的气体具有不同的作用，例如氧气主要用于去除有机物杂质，氩气常用于表面溅射清洗和粗糙化，氮气可用于引入含氮的活性官能团。
产生等离子体：通过射频、微波或直流等电源激发方式，使工作气体电离产生等离子体。等离子体中包含大量的电子、离子、自由基等活性粒子，这些粒子与基板表面发生物理和化学作用。
表面处理：在等离子体的作用下，基板表面的杂质被分解、溅射去除，同时表面的分子结构发生改变，形成粗糙表面并引入活性官能团。处理时间和功率等参数根据基板的材料、表面状况以及具体的处理要求进行优化调整。
后处理：处理完成后，关闭电源，停止通入气体，将腔室内的气体排出，然后取出基板。此时的基板表面已具备良好的清洁度、粗糙度和化学活性，可直接进入后续的封装工艺。
表面清洁度检测：使用光学显微镜、扫描电子显微镜（SEM）等观察基板表面，检查是否还有残留的杂质颗粒。也可以采用接触角测量仪测量表面接触角，若接触角明显减小，表明表面清洁度提高，亲水性增强。
粗糙度测量：利用原子力显微镜（AFM）或轮廓仪等仪器测量基板表面的粗糙度参数，如平均粗糙度（Ra）、最大高度（Rz）等，评估等离子处理对表面粗糙度的改善程度。
结合力测试：通过进行拉力测试、剪切测试等实验，评估封装材料与经过等离子处理的基板之间的结合强度，确保处理后的基板能够满足芯片封装的可靠性要求。
注意事项
工艺参数优化：不同类型的 BGA 芯片基板材料和封装要求需要不同的等离子处理工艺参数。因此，在实际应用中，需要通过实验和测试来优化处理气体种类、流量、处理时间、功率等参数，以达到最佳的处理效果。
均匀性控制：确保等离子体在基板表面均匀分布，以实现一致的处理效果。这需要合理设计等离子处理设备的电极结构、气体分布系统等，同时对腔室内的电场、气流等进行精确控制。
避免过度处理：虽然等离子处理可以改善基板表面性能，但过度处理可能会导致基板表面损伤、材料性能下降等问题。例如，过度的等离子体轰击可能会使基板表面的铜箔线路受到腐蚀，影响电气性能。因此，要严格控制处理时间和功率，避免对基板造成不良影响。

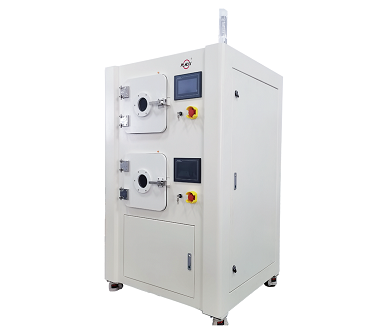

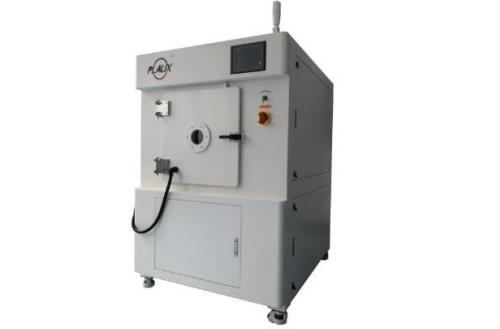

亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击豆奶视频在线观看的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，豆奶视频在线观看恭候您的来电！
